ISG系列单级单吸立式离心泵

产品概述
ISG系列单级单吸立式离心泵是本公司参照国际ISO2858和国家标准JB/T6878.2-93所规定的性能参数，结合本公司多年生产经验而设计的二代节能产品，是替代SG型管道离心泵、IS型离心泵、D型多级离心泵等常规泵的理想产品

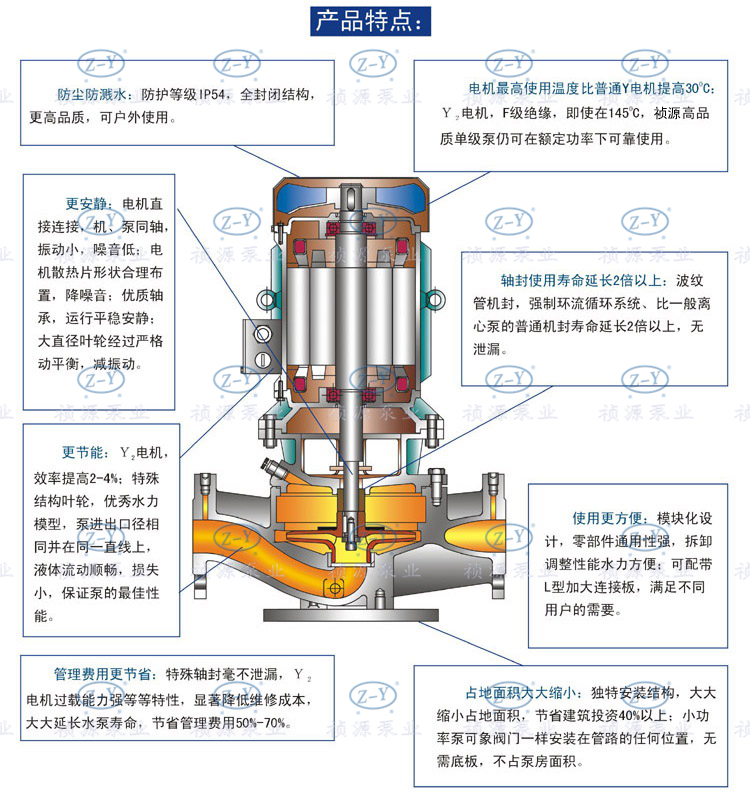

产品特点
泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装在管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。叶轮直接安装在电机的加长轴上，轴向尺寸短、泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动噪音很低。安装检修方便面，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。可根据管路布置的要求采用泵的竖式和横式安装。系列流量范围1.5～1600m3/h，扬程范围5～125m，分基本型、分流型、切割型等多种规格

产品用途
ISG立式管道离心泵，供输送清水及物理化学性质类似于清水的其它液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、冷暖水循环增压及设备配套，使用温度＜80℃。

型号	流量		扬程	效率	转速	电机功率	汔蚀余量	重量
型号	m3/h	L/s	(m)	(%)	(r/min)	(kw)	(NPSH)r	(kg)
15-80	1.1	0.3	8.5	26	2800	0.18	2.3	17
	1.5	0.42	8	34
	2	0.55	7	34
20-110	1.8	0.5	16	25	2800	0.37	2.3	25
	2.5	0.69	15	34
	3.3	0.91	13.5	35
20-160	1.8	0.5	33	19	2900	0.75	2.3	29
	2.5	0.69	32	25
	3.3	0.91	30	23
25-110	2.8	0.78	16	34	2900	0.55	2.3	26
	4	1.11	15	42
	5.2	1.44	13.5	41
25-125	2.8	0.78	20.6	28	2900	0.75	2.3	28
	4	1.11	20	36
	5.2	1.44	18	35
25-125A	2.5	0.69	17	35	2900	0.55	2.3	27
	3.6	1	16
	4.6	1.28	14.4
25-160	2.8	0.78	33	24	2900	1.5	2.3	39
	4	1.11	32	32
	5.2	1.44	30	33
25-160A	2.6	0.12	29	31	2900	1.1	2.3	34
	3.7	1.03	28
	4.9	1.36	26
32-100	4.5	12.5	12.5	44	2900	0.55	2	27
32-100(I)	4.4	1.22	13.2	48	2900	0.75	2	32
	6.3	1.75	12.5	54
	8.3	2.32	11.3	53
32-125	3.5	0.97	22	40	2900	0.75	2.3	28
	5	1.39	20	44
	6.5	1.8	18	42
32-125A	3.1	0.86	17.6	43	2900	0.55	2.3	28
	4.5	1.25	16
	5.8	1.61	14.4
32-160	6.5	5	32	44	2900	1.5	2.3	39
32-160A	4	1.1	25	34	2900	1.1	2	38
32-160(I)	4.4	1.22	33.2	34	2900	2.2	2	4.7
	6.3	1.75	32	40
	8.3	2.32	30.2	42
32-200	4.5	12.5	50	32	2900	3	2	55
32-200(I)	4.4	1.22	50.5	26	2900	4	2	43
	6.3	1.75	50	33
	8.3	2.32	48	35
32-200A	2.8	0.78	44.6	34	2900	2.2	2	74
	4	1.11	44	40
	5.2	1.44	42.7	42
40-100	4.4	1.22	13.2	48	2900	0.55	2.3	32
	6.3	1.75	12.5	54
	8.3	2.31	11.3	53
40-100A	3.9	1.08	10.6	52	2900	0.37	2.3	32
	5.6	1.56	10
	7.4	2.06	9
40-125	4.4	1.22	21	41	2900	1.1	2.3	34
	6.3	1.75	20	46
	8.3	2.31	18	43
40-125A	3.9	1.08	17.6	40	2900	0.75	2.3	33
	5.6	1.56	16	45
	7.4	2.06	14.4	41
40-160	4.4	1.22	33	35	2900	2.2	2.3	47
	6.3	1.75	32	40
	8.3	2.31	30	40
40-160A	4.1	1.14	29	34	2900	1.5	2.3	43
	5.9	1.64	28	39
	7.8	2.17	26.3	39
40-160B	3.8	1.06	25.5	34	2900	1.1	2.3	38
	5.5	1.53	24	38
	7.2	2	22.5	37
40-200	4.4	1.22	51	26	2900	4	2.3	74
	6.3	1.75	50	33
	8.3	2.31	48	32
40-200A	4.1	1.14	45	26	2900	3	2.3	62
	5.9	1.64	44	31
	7.8	2.17	42	30
40-200B	3.7	1.03	38	29	2900	2.2	2.3	52
	5.3	1.47	36
	7	1.94	34.5
40-250	4.4	1.22	82	24	2900	7.5	2.3	105
	6.3	1.75	80	28
	8.3	2.31	74	28
40-250A	4.1	1.14	72	24	2900	5.5	2.3	98
	5.9	1.64	70	28
	7.8	2.17	65	27
40-250B	3.8	1.06	61.5	23	2900	4	2.3	77
	5.5	1.53	60	27
	7	1.94	56	26

40-100(I)	8.8	2.44	13.2	55	2900	1.1	2.3	34
	12.5	3.47	12.5	62
	16.3	4.53	11.3	60
40-100(I)A	8	2.22	10.6	60	2900	0.75	2.3	32
	11	3.05	10
	14.5	4.03	9
40-125(I)	8.8	2.44	21.2	49	2900	1.5	2.3	38
	12.5	3.47	20	58
	16.3	4.53	17.8	57
40-125(I)A	8	2.22	17	57	2900	1.1	2.3	33
	11	3.05	16
	14.5	4.03	14
40-160(I)	8.8	2.44	33	45	2900	3	2.3	56
	12.5	3.47	32	52
	16.3	4.53	30	51
40-160(I)A	8.2	2.28	29	44	2900	2.2	2.3	47
	11.7	3.25	28	51
	15.2	4.22	26	50
40-160(I)B	7.3	2.38	23	50	2900	1.5	2.3	43
	10.4	2.89	22
	13.5	3.75	20.5
40-200(I)	8.8	2.44	51.2	38	2900	5.5	2.3	85
	12.5	3.47	50	46
	16.3	4.53	48	46
40-200(I)A	8.3	2.31	45	37	2900	4	2.3	75
	11.7	3.25	44	45
	15.3	4.25	42	45
40-200(I)B	7.5	2.08	37	44	2900	3	2.3	63
	10.6	2.94	36
	13.8	3.83	34
40-250(I)	8.8	2.44	81.2	31	2900	11	2.3	145
	12.5	3.47	80	38
	16.3	4.53	77.5	40
40-250(I)A	8.2	2.28	71	38	2900	7.5	2.3	95
	11.6	3.22	70
	15.2	4.22	68
40-250(I)B	7.6	2.11	61.4	37	2900	5.5	2.3	94
	10.8	3	60
	14	3.89	58
40-250(I)C	7.1	1.97	53.2	36	2900	5.5	2.3	88
	10	2.78	52
	13.1	3.64	50.4
50-100	8.8	2.44	13.6	55	2900	1.1	2.3	36
	12.5	3.47	12.5	62
	16.3	4.53	11.3	60
50-100A	8	2.22	11	60	2900	0.75	2.3	35
	11	3.05	10
	14.5	4.03	9
50-125	8.8	2.44	21.5	49	2900	1.5	2.3	43
	12.5	3.47	20	58
	16.3	4.53	17.8	57
50-125A	8	2.22	17	57	2900	1.1	2.3	38
	11	3.05	16
	14.5	4.03	14
50-160	8.8	2.44	33	45	2900	3	2.3	59
	12.5	3.47	32	52
	16.3	4.53	30	30
50-160A	8.2	2.28	29	44	2900	2.2	2.3	51
	11.7	3.25	28	51
	15.2	4.22	26	50
50-160B	7.3	2.38	23	50	2900	1.5	2.3	47
	10.4	2.89	22
	13.5	3.75	20.5
50-200	8.8	2.44	52	38	2900	5.5	2.3	101
	12.5	3.47	50	46
	16.3	4.53	48	46
50-200A	8.3	2.31	45.8	37	2900	4	2.3	80
	11.7	3.25	44	45
	15.3	4.25	42	45
50-200B	7.5	2.08	37	44	2900	3	2.3	68
	10.6	2.94	36
	13.8	3.83	34
50-250	8.8	2.44	82	29	2900	11	2.3	160
	12.5	3.47	80	38
	16.3	4.53	77.5	40
50-250A	8.2	2.28	71.5	38	2900	7.5	2.3	115
	11.6	3.22	70
	15.2	4.22	68
50-250B	7.6	2.11	61.4	37	2900	5.5	2.3	114
	10.8	3	60
	14	3.89	58
50-250C	7.1	1.97	53.2	36	2900	5.5	2.3	108
	10	2.78	52
	13.1	3.64	50.4
50-100(I)	17.5	4.86	13.7	67	2900	1.5	2.5	41
	25	6.94	12.5	69
	32.5	9.03	10.5	69
50-100(I)A	15.6	4.3	11	65	2900	1.1	2.5	36
	22.3	6.19	10	67
	29	8.1	8.4	68
50-125(I)	17.5	4.86	21.5	60	2900	3	2.5	56
	25	6.94	20	68
	32.5	9.03	18	67
50-125(I)A	15.6	4.33	17	58	2900	2.2	2.5	48
	22.3	6.19	16	66
	29	8.1	13.6	65

型号	流量		扬程	效率	转速	电机功率	汔蚀余量	重量
	m3/h	L/s	(m)	(%)	(r/min)	(kw)	(NPSH)r	(kg)
50-160(I)	17.5	4.68	34.4	54	2900	4	2.5	72
	25	6.94	32	63
	32.5	9.03	27.5	60
50-160(I)A	16.4	4.56	30	54	2900	3	2.5	71
	23.4	6.5	28	62
	30.4	8.44	24	59
50-160(I)B	15	4.17	26	58	2900	2.2	2.5	59
	21.6	6	24
	28	7.78	20.6
50-200(I)	17.5	4.86	52.7	49	2900	7.5	2.5	108
	25	6.94	50	58
	32.5	9.03	45.5	59
50-200(I)A	16.4	4.56	46.4	48	2900	5.5	2.5	107
	23.5	6.53	44	57
	30.5	8.47	40	58
50-200(I)B	15.2	4.22	40	55	2900	4	2.5	100
	21.8	6.06	38
	28.3	7.86	34.5
50-250(I)	17.5	4.86	82	39	2900	15	2.5	175
	25	6.94	80	50
	32.5	9.03	76.5	52
50-250(I)A	16.4	4.56	71.5	39	2900	11	2.5	165
	23.4	6.5	70	50
	30.5	8.47	67	52
50-250(I)B	15	4.17	61	38	2900	7.5	2.5	165
	21.6	6	60	49
	28	7.78	57.4	54
50-315(I)	17.5	4.86	128	30	2900	30	2.5	310
	25	6.94	125	40
	32.5	9.03	122	44
50-315(I)A	16.6	4.61	115	30	2900	22	2.5	245
	23.7	6.58	113	40
	31	8.6	110	44
50-315(I)B	15.7	4.36	103	39	2900	18.5	2.5	215
	22.5	6.25	101
	29.2	8	98
50-315(I)C	14.4	4	86	38	2900	15	2.5	195
	20.6	5.72	85
	26.8	7.44	83
65-100	17.5	4.86	13.7	67	2900	1.5	2.5	46
	25	6.94	12.5	69
	32.5	9.03	10.5	69
65-100A	15.6	4.3	11	65	2900	1.1	2.5	41
	22.3	6.19	10	67
	29	8.1	8.4	68
65-125	17.5	4.86	21.6	60	2900	3	2.5	58
	25	6.94	20	68
	32.5	9.03	18	67
65-125A	15.6	4.33	17	58	2900	2.2	2.5	49
	22.3	6.19	16	66
	29	8.1	14.4	65
65-160	17.5	4.86	34.4	54	2900	4	2.5	75
	25	6.94	32	63
	32.5	9.03	27.5	60
65-160A	16.4	4.56	30	54	2900	3	2.5	75
	23.4	6.5	28	62
	30.4	8.44	24	59
65-160B	15	4.17	26	58	2900	2.2	2.5	63
	21.6	6	24
	28	7.78	20.6
65-200	17.5	4.86	52.7	49	2900	7.5	2.5	107
	25	6.94	50	58
	32.5	9.03	45.5	59
65-200A	16.4	4.56	46.4	48	2900	5.5	2.5	107
	23.5	6.53	44	57
	30.5	8.47	40	58
65-200B	15.2	4.22	40	55	2900	4	2.5	100
	21.8	6.06	38
	28.3	7.86	34.5
65-250	17.5	4.86	82	39	2900	15	2.5	180
	25	6.94	80	50
	32.5	9.03	76.5	52
65-250A	16.4	4.56	71.5	39	2900	11	2.5	170
	23.4	6.5	70	50
	30.5	8.47	67	52
65-250B	15	4.17	61	38	2900	7.5	2.5	170
	21.6	6	60	49
	28	7.78	57.4	54

65-315	17.5	4.86	127	32	2900	30	2.5	320
	25	6.94	125	40
	32.5	9.03	122	44
65-315A	16.6	4.61	115	32	2900	22	2.5	255
	23.7	6.58	113	40
	31	8.6	110	44
65-315B	15.7	4.36	103	39	2900	18.5	2.5	225
	22.5	6.25	101
	29.2	8	98
65-315C	14.4	4	86	38	2900	15	2.5	205
	20.6	5.72	85
	26.8	7.44	83
65-100(I)	35	9.72	13.8	67	2900	3	3	63
	50	13.9	12.5	73
	65	18.1	10	70
65-100(I)A	31.3	8.7	11	66	2900	2.2	3	53
	44.7	12.4	10	72
	58	16.1	8	69
65-125(I)	35	9.72	22	67	2900	5.5	3	99
	50	13.9	20	72.5
	65	18.1	17	70
65-125(I)A	31.3	8.7	17.5	66	2900	4	3	78
	45	12.5	16	71
	58	16.1	13.6	69
65-160(I)	35	9.72	35	63	2900	7.5	3	103
	50	13.9	32	71
	65	18.1	28	70
65-160(I)A	32.7	9.1	30.6	62	2900	5.5	3	103
	46.7	13	28	70
	61	16.9	24	69
65-160(I)B	30.3	8.4	26	69	2900	4	3	97
	43.3	12	24
	56.3	15.6	21
65-200(I)	35	9.72	53.5	55	2900	15	3	176
	50	13.9	50	67
	65	18.1	46	68
65-200(I)A	32.8	9.1	47	54	2900	11	3	166
	47	13.1	44	66
	61	16.9	40	67
65-200(I)B	30.5	8.5	40.6	65	2900	7.5	3	114
	43.5	12.1	38
	56.6	15.7	33.4
65-250(I)	35	9.72	83	52	2900	22	3	235
	50	13.9	80	59
	65	18.1	72	60
65-250(I)A	32.5	9	73	52	2900	18.5	3	205
	46.7	13	70	59
	61	16.9	63	60
65-250(I)B	30	8.3	62	58	2900	15	3	180
	43.3	12	60
	56	15.6	54
65-315(I)	35	9.72	128	44	2900	37	3	350
	50	13.9	125	54
	65	18.1	121	57
65-315(I)A	32.5	9	112.6	43	2900	30	3	335
	46.5	12.9	110	54
	60.5	16.8	106.4	57
65-315(I)B	31	8.6	102.5	53	2900	30	3	335
	44.5	12.4	100
	58	16.1	98
65-315(I)C	29	8.1	87	51	2900	22	3	270
	41	11.4	85
	53.6	14.9	83
80-100	35	9.72	13.8	67	2900	3	3	63
	50	13.9	12.5	73
	65	18.1	10	70
80-100A	31.3	8.7	11	66	2900	2.2	3	54
	44.7	12.5	10	72
	58	16.1	8	69
80-125	35	9.72	22	67	2900	5.5	3	99
	50	13.9	20	72.5
	65	18.1	17	70
80-125A	31.3	8.7	17.5	66	2900	4	3	79
	45	12.5	16	71
	58	16.1	13.6	69

型号	流量		扬程	效率	转速	电机功率	汔蚀余量	重量
	m3/h	L/s	(m)	(%)	(r/min)	(kw)	(NPSH)r	(kg)
80-160	35	9.72	35	63	2900	7.5	3	105
	50	13.9	32	71
	65	18.1	28	70
80-160A	32.7	9.1	30.6	62	2900	5.5	3	105
	46.7	13	28	70
	61	16.9	24	69
80-160B	30.3	8.4	26	69	2900	4	3	98
	43.3	12	24
	56.3	15.6	21
80-200	35	9.72	53.5	55	2900	15	3	175
	50	13.9	50	67
	65	18.1	46	68
80-200A	32.8	9.1	47	54	2900	11	3	165
	47	13.1	44	66
	61	16.9	40	67
80-200B	30.5	8.5	40.6	65	2900	7.5	3	115
	43.5	12.1	38
	56.6	15.7	33.4
80-250	35	9.72	83	52	2900	22	3	240
	50	13.9	80	59
	65	18.1	72	60
80-250A	32.5	9	73	52	2900	18.5	3	210
	46.7	13	70	59
	61	16.9	63	60
80-250B	30	8.3	62	58	2900	15	3	185
	43.3	12	60
	56	15.6	54
80-315	35	9.72	128	43	2900	37	3	355
	50	13.9	125	54
	65	18.1	122	57
80-315A	32.5	9	112.6	43	2900	30	3	340
	46.5	12.9	110	54
	60.5	16.8	107.4	57
80-315B	31	8.6	102.5	53	2900	30	3	340
	44.5	12.4	100
	58	16.1	98
80-315C	29	8.1	98	51	2900	22	3	275
	41	11.4	85
	53.6	14.9	83
80-350	35	9.72	146	55	2900	55	3	570
	50	13.9	150	66
	65	18.1	142	67
80-350A	31	8.6	138.4	65	2900	45	3	470
	44.5	12.4	142
	58	16.1	134.8
80-350B	29	8.1	131.4	63	2900	37	3	440
	41	11.4	135
	53.6	14.9	127.8
80-100(I)	70	19.4	13.6	66	2900	5.5	4.5	108
	100	27.8	12.5	76
	130	36.1	11	75
80-100(I)A	62.6	17.4	11	64	2900	4	4.5	87
	89	24.7	10	74
	116	32.2	8.8	74

80-125(I)	70	19.4	23.5	70	2900	11	4.5	163
	100	27.8	20	76
	130	36.1	14	65
80-125(I)A	62.6	17.4	19	68	2900	7.5	4.5	113
	89	24.7	16	74
	116	32.2	11	65
80-160(I)	70	19.4	36.5	70	2900	15	4.5	184
	100	27.8	32	76
	130	36.1	24	65
80-160(I)A	65.4	18.2	32	68	2900	11	4.5	174
	93.5	26	28	74
	121.6	33.8	21	67
80-160(I)B	60.6	16.8	72	72	2900	7.5	4.5	174
	86.6	24.1	24
	112.5	31.3	18
80-200(I)	70	19.4	54	65	2900	22	4	251
	100	27.8	50	74
	130	36.1	42	73
80-200(I)A	65.4	18.2	47.5	67	2900	18.5	4	220
	93.5	26	44	73
	121.6	33.8	37	72
80-200(I)B	61	16.9	41	71	2900	15	4	198
	87	24.2	38
	113	31.4	32
80-250(I)	70	19.4	87	62	2900	37	4	330
	100	27.8	80	69
	130	36.1	68	68
80-250(I)A	65.4	18.2	76	61	2900	30	4	315
	93.5	26	70	68
	121.6	33.8	59.5	67
80-250(I)B	61	16.9	65	66	2900	22	4	315
	87	24.2	60
	113	31.4	51
80-315(I)	70	19.4	132	55	2900	75	4	675
	100	27.8	125	66
	130	36.1	114	67
80-315(I)A	66.5	18.5	119	55	2900	55	4	535
	95	26.4	113	66
	123.6	34.3	103	67
80-315(I)B	63	17.5	106.6	65	2900	45	4	420
	90	25	101
	117	32.5	92
80-315(I)C	58	16.1	90	63	2900	37	4	366
	82	22.8	85
	107	29.7	76
100-100	70	19.4	13.6	66	2900	5.5	4.5	113
	100	27.8	12.5	76
	130	36.1	11	75
100-100A	62.6	17.4	11	64	2900	4	4.5	91
	89	47	10	74
	116	32.2	8.8	74
100-125	70	19.4	23.5	70	2900	11	4.5	169
	100	27.8	20	76
	130	36.1	14	65
100-125A	62.6	17.4	19	68	2900	7.5	4.5	118
	89	24.7	16	74
	116	32.2	11	63
100-160	70	19.4	36.5	70	2900	15	4.5	191
	100	27.8	32	76
	130	36.1	24	65
100-160A	65.4	18.2	32	68	2900	11	4.5	181
	93.5	26	28	74
	121.6	33.8	21	67
100-160B	60.6	16.8	27	72	2900	7.5	4.5	181
	86.6	24.1	24
	112.5	31.3	18
100-200	70	19.4	54	65	2900	22	4	245
	100	27.8	50	74
	130	36.1	42	73
100-200A	65.4	18.2	47.5	64	2900	18.5	4	215
	93.5	26	44	73
	121.6	33.8	37	72
100-200B	61	16.9	41	71	2900	15	4	193
	87	24.2	38
	113	31.4	32
100-250	70	19.4	87	62	2900	37	4	345
	100	27.8	80	69
	130	36.1	68	68
100-250A	65.4	18.2	76	61	2900	30	4	330
	93.5	26	70	68
	121.6	33.8	59.5	67
100-250B	61	16.9	65	66	2900	33	4	330
	87	24.2	60
	113	31.4	51
100-315	70	19.4	132	55	2900	75	4	689
	100	27.8	125	66
	130	36.1	114	67

100-315A	66.5	18.5	119	65	2900	55	4	549
	95	26.4	113	66
	123.6	34.3	103	67
100-315B	63	17.5	106.6	65	2900	45	4	439
	90	25	101
	117	32.5	92
100-315C	58	16.1	90	63	2900	37	4	385
	82	22.8	85
	107	29.7	76
100-100(I)	96	26.7	14	64	2900	11	4.5	115
	160	44.4	12.5	73
	192	53.3	10	70
100-125(I)	96	26.7	24	62	2900	15	4.5	168
	160	44.4	20	74
	192	53.3	14	69
100-125(I)A	84	23.3	20	64	2900	11	4.5	168
	140	39	17	72
	168	46.7	12	68
100-160(I)	96	26.7	36	69	2900	22	5.6	210
	160	44.4	32	79
	192	53.3	27	75
100-160(I)A	84	23.3	32	66	2900	18.5	5	210
	140	39	28	76
	168	46.7	23.5	72
100-200(I)	96	26.7	53	69	2900	37	5.2	402
	160	44.4	50	79
	192	53.3	45	78
100-200(I)A	84	23.3	48	64	2900	30	4.5	395
	140	39	45	74
	168	46.7	40	73
100-200(I)B	60	16.7	43	72	2900	22	4.5	360
	100	27.8	40
	120	33.3	36
100-250(I)	96	26.7	83	65	2900	55	4.8	560
	160	44.4	80	77
	192	53.3	72	74
100-250(I)A	84	23.3	75	60	2900	45	4.5	420
	140	39	72	72
	168	46.7	65	69
100-250(I)B	60	16.7	68	70	2900	37	4.5	400
	100	27.8	65
	120	33.3	58
100-350	60	16.7	153.6	72	2900	90	4	950
	100	27.8	150	57
	120	33.3	142	74
100-350A	61	16.9	145.6	75	2900	75	4	830
	87	24.2	142
	113	31.4	134

型号	流量		扬程	效率	转速	电机功率	汔蚀余量	重量
	m3/h	L/s	(m)	(%)	(r/min)	(kw)	(NPSH)r	(kg)
100-350B	58	16.1	138.6	75	2900	55	4	600
	82	22.8	135
	107	29.7	127
125-100	96	26.7	13	82	2900	11	4	180
	160	44.4	12.5
	192	53.3	12
125-100A	86	23.9	10.4	77	2900	7.5	4	125
	143	39.7	10
	172	47.8	9.6
125-125	96	26.7	22.6	80	2900	15	4	220
	160	44.4	20
	192	53.3	17
125-125A	86	23.9	18	77	2900	11	4	210
	143	39.7	16
	172	47.8	13.6
125-160	96	26.7	36	78	2900	22	4	265
	160	44.4	32
	192	53.3	28
125-160A	90	25	31.5	76	2900	18.5	4	230
	150	41.7	28
	180	50	24.5
125-160B	83	21.7	27	73	2900	15	4	215
	138	38.3	24
	166	46.1	21
125-200	96	26.7	55	77	2900	37	5.5	395
	160	44.4	50
	192	53.3	46
125-200A	90	25	48.4	76	2900	30	5.5	380
	150	41.7	44
	180	50	40.5
125-200B	83	21.7	41.3	75	2900	22	5.5	320
	138	38.3	37.5
	166	46.1	34.5
125-250	96	26.7	87	75	2900	55	5	580
	160	44.4	80
	192	53.3	73
125-250A	90	25	76	74	2900	45	5.5	490
	150	41.7	70
	180	50	84
125-250B	83	21.7	65	73	2900	37	5.5	430
	138	38.3	60
	166	46.1	55
125-315	96	26.7	133	70	2900	90	5	790
	160	44.7	125
	192	53.3	119
125-315A	90	25	117	70	2900	75	5	710
	150	41.7	110
	180	50	104.6
125-315B	86	23.9	106.4	69	2900	75	5	705
	143	39.7	100
	172	47.8	95.2
125-315C	80.5	22.4	96	67	2900	55	5	585
	134	37.2	88
	161	44.7	86
150-125	96	26.7	22.6	66	2900	11	4	210
	160	44.4	24	76
	192	53.3	17	76
150-125A	90	25	18	77	2900	7.5	4	130
	150	41.7	16
	180	50	13.6
150-160	96	26.7	36	75	2900	22	4	270
	160	44.4	32
	192	53.3	27
150-160A	90	25	32	76	2900	18.5	4	230
	150	41.7	28
	180	50	23.5
150-160B	84	23.3	27	73	2900	15	4	220
	140	39	24
	168	46.7	21
150-200	140	38.9	13.8	68	1450	15	3	265
	200	55.6	12.5	78
	260	72.2	10.6	78
150-200A	125	34.7	11	66	1450	11	3	244
	176	49.7	10	76
	232.5	64.6	8.5	76
150-200B	84	23.3	41	75	2900	22	4	275
	140	39	38
	168	46.7	34
150-250	140	38.9	21.8	73	1450	18.5	3	300
	200	55.6	20	79
	260	72.2	17	77

150-250A	129	35.8	18.5	72	1450	15	3	262
	184.4	51.2	17	78
	240	66.7	14.4	76
150-250B	117	32.5	15.2	76	1450	11	3	241
	167	46.4	14
	217.5	60.4	12
150-315	140	38.9	33.8	70	1450	30	2.5	410
	200	55.6	32	78
	260	72.2	28	73
150-315A	131	36.4	29.5	69	1450	22	3.5	335
	187	51.9	28	77
	243	67.5	24.5	77
150-315B	121	33.5	25	76	1450	18.5	3.5	315
	173	48.1	24
	225	62.5	21
150-350	96	26.7	153.6	80	2900	110	5.5	970
	160	44.4	150
	192	53.3	142.8
150-350A	90	25	145.6	70	2900	90	5.2	790
	150	41.7	142
	180	50	134.8
150-350B	84	23.3	138.8	65	2900	75	5.5	705
	140	39	135	76
	168	46.7	127.8	74
150-400	140	38.9	53	68	1450	45	3.5	490
	200	55.6	50	75
	260	72.2	44	71
150-400A	131	36.4	46.6	67	1450	37	3.5	454
	187	51.9	44	74
	243	67.5	38.3	70
150-400B	122	33.9	40	73	1450	30	3.5	435
	174	48.3	38
	226.5	62.9	33
150-400C	112	31.1	34	71	1450	22	3.5	365
	160	44.4	32
	208	57.8	28
150-250(I)	120	33.3	87	65	2900	75	4.5	702
	200	55.6	80	76
	240	66.7	72	74
150-250(I)A	112	31.1	76	64	2900	55	4.5	561
	187	51.9	70	75
	224	62.2	63	73
150-250(I)B	104	28.9	65	63	2900	45	4.5	460
	173	48.1	60	74
	208	57.8	54	72
150-315(I)	120	33.3	133	58	2900	110	4.5	980
	200	55.6	125	73
	240	66.7	120	75
150-315(I)A	112	31.1	116	57	2900	90	4.5	800
	187	51.9	110	72
	224	62.2	105	74
150-315(I)B	104	28.9	100	55	2900	75	4.5	724
	173	48.1	95	70
	208	57.8	91	72
200-200	140	38.9	13.8	68	1450	15	3	265
	200	55.6	12.5	78
	260	72.2	10.6	78
200-200A	125	34.7	11	66	1450	11	3	244
	179	49.7	10	76
	232.5	64.6	8.5	76
200-250	140	38.9	21.8	73	1450	18.5	3	305
	200	55.6	20	79
	260	72.2	17	77
200-250A	129	35.8	18.5	72	1450	15	3	267
	184.4	51.2	17	78
	240	66.7	14.4	76
200-250B	117	32.5	15.2	76	1450	11	3	246
	167	46.4	14
	217.5	60.4	12
200-315	140	38.9	33.8	70	1450	30	3.5	417
	200	55.6	32	78
	260	72.2	28	78
200-315A	131	36.4	29.5	69	1450	22	3.5	342
	189	51.9	28	77
	243	67.5	24.5	77
200-315B	121	33.6	25	76	1450	18.5	3.5	322
	173	48.1	24
	225	62.5	21
200-400	140	38.9	53	68	1450	45	3.5	498
	200	55.6	50	75
	260	72.2	44	71
200-400A	131	36.4	46.6	67	1450	37	3.5	462
	187	51.9	44	74
	243	67.5	38.3	70
200-400B	122	33.9	40	73	1450	30	3.5	443
	174	48.5	38
	226.5	62.9	33
200-400C	112	31.3	34	71	1450	22	3.5	373
	160	44.4	32
	208	57.8	28

200-200(I)	280	77.8	13.4	70	1450	22	4	382
	400	111.1	12.5	80
	520	144	10.5	79
200-200(I)A	250	69.4	10.7	68	1450	18.5	4	346
	358	90.4	10	78
	465	129.2	8.5	77
200-250(I)	280	77.8	22.2	75	1450	30	4	475
	400	111.1	20	80
	520	144	14	72
200-250(I)A	250	69.4	18	73	1450	20	4	405
	358	99.4	14	78
	465	129.2	11.2	70
200-250(I)B	226	62.8	14.4	70	1450	18.5	4	387
	322	89.4	13	75
	419	116.4	7.3	67
200-315(I)	280	77.8	36	73	1450	55	4	675
	400	111.4	32	80
	520	144	26	75

型号	流量		扬程	效率	转速	电机功率	汔蚀余量	重量
	m3/h	L/s	(m)	(%)	(r/min)	(kw)	(NPSH)r	(kg)
200-315(I)A	262	72.8	31.5	72	1450	45	4	560
	374	103.9	28	79
	486	135	23	74
200-315(I)B	242	67.2	27	78	1450	37	4	535
	346	96.1	24
	450	125	19.5
200-400(I)	280	77.8	54.5	75	1450	75	4	830
	400	111.4	50	81
	520	144	39	77
200-400(I)A	262	72.8	48	80	1450	75	4	830
	374	103.9	44
	486	135	34
200-400(I)B	242	67.2	41.4	78	1450	55	5	685
	346	96.1	38
	450	125	29.6
200-400(I)C	224	62.2	34.9	76	1450	45	5	580
	320	88.9	32
	416	115.6	25
250-250	350	97.2	22	78	1450	45	5	620
	550	152.8	20	82
	650	180.5	16	81
250-250A	300	18.3	18.3	76	1450	37	5	550
	500	139	17	80
	600	166.7	14	80
250-235	300	83.3	14	73	1480	22	4.5	410
	500	139	12.5	78
	600	166.7	11	70
250-300	300	83.3	22	78	1480	37	4.5	550
	500	139	20
	600	166.7	16
250-315	350	97.2	34	76	1450	75	5.5	890
	550	152.8	32	80
	650	180.5	28	79
250-315A	300	83.3	29.5	74	1450	55	5.5	690
	500	139	28	78
	600	166.7	24	77
250-315B	260	72.2	25	70	1450	45	5.5	620
	450	125	24	74
	520	144.4	20	72
250-400	300	83.3	54.5	72	1480	90	4.5	1530
	500	139	50
	600	166.7	39
300-235	540	150	20.5	77	1450	55	5	1075
	720	200	18	81
	900	250	15	74
300-235A	450	125	17.2	74	1450	45	5	970
	600	166	15	79
	720	200	12.5	77
300-235B	420	116.7	14.3	73	1450	37	5	925
	540	150	12.8	78
	650	181	10.5	70
300-250	540	150	22.5	80	1450	55	6	1085
	720	200	20	83
	900	250	17	84
300-250A	450	136	19.5	81	1450	45	6	980
	600	166	17
	720	200	14
300-300	540	150	32	82	1480	75	5	1230
	720	200	28
	900	250	23
300-300A	450	125	27.5	80	1480	75	5	1095
	600	166	24
	720	200	20
300-300B	420	116.7	24	78	1480	55	5	980
	540	150	21
	650	181	17

300-315	540	150	35	84	1480	90	4.5	1350
	720	200	32
	900	250	26
300-315A	460	127.8	31.5	80	1480	75	4.5	1240
	650	180	28
	800	222	23.5
300-315B	420	116.7	27	78	1480	55	4.5	1100
	580	161	24
	700	194	20
300-380	480	133.3	48	84	970	132	5	1900
	720	200	44
	900	250	34
300-380A	444	123.3	41.4	80	970	110	5	1700
	666	185	38
	833	231.4	30
300-380B	400	113.6	35	78	970	90	5	1530
	614	170.6	32
	764	213.1	35
300-390	540	150	20.5	78	980	55	5	1300
	720	200	18	81
	900	250	15.5	76
300-390A	450	126	17.2	77	980	45	5	1220
	600	167	15	79
	720	200	12.8	75
300-390B	400	111	14	74	980	37	5	1100
	540	150	12.5	77
	650	180	11.5	76
300-400	450	125	55	78	1480	110	5	1500
	600	166	50
	720	200	42.5
300-480	540	150	31	79	980	75	5	1500
	720	200	28	81
	900	250	24	80
300-480A	450	126	27.4	78	980	75	5	1280
	600	166	24	80
	720	200	20	79
300-480B	400	111	24	79	980	55	5	1180
	540	150	21
	650	180	17
350-235	600	167	14	80	1480	37	4.5	1050
	800	222	12.5	83
	960	267	10.5	82
350-300	600	167	22.5	79	1480	55	4.5	1230
	800	222	20	82
	960	267	17.5	71
350-315	600	167	35.5	84	1480	90	4.5	1650
	800	222	32
	960	267	28.5
350-400	600	167	55	83	1480	160	4.5	1950
	800	222	50
	960	267	45.5
400-300	920	228	23	78	1480	90	6	1570
	1080	300	20
	1300	361	16
400-315	820	205	36.5	76	1480	132	6	1880
	1080	300	32
	1300	344	27
500-300	1000	277.8	23	80	1480	110	6	1800
	1200	333	20
	1450	403	16
500-315	1200	333	32	78	1480	160	6	2070
	1550	416	28
	1800	500	24

水泵主要材料的耐腐蚀性能(供参考)

介质	浓度 (％)	聚丙烯		浓度 (％)	A B C
介质	浓度 (％)	25°C	50°C	浓度 (％)	20°C	60°C
硫酸	60	√		<30	√	Χ
硝酸	25	√		20	√	Ο
盐酸	<36	√		<38	√	√
氢氟酸	35	√		40	√	Χ
醋酸	<80	√		<20	√	Ο
氢氧化钠	100	√			√	√
重鉻酸钾	25	√			√	√
臭水		Χ			Ο	Χ
乙醇		√		<50	√	√
丙酮		√		10	Ο
四氯乙烷		Ο			Ο	Χ
氟利昂22		√			Ο	Ο
漂白液	CL13%	√		CL12.5%	Ο	Ο
电镀液		√			Ο	Χ
照相液		√			√	√

介质	浓度 (％)	不锈钢		浓度 (％)	陶瓷
介质	浓度 (％)	25°C	50°C	浓度 (％)	25°C	50°C
硫酸	<5	√	Χ		△	△
硝酸	70	△	√		△	△
盐酸		Χ			△	△
氢氟酸		Χ		0～100	Χ
醋酸	<20	√	√		△	△
氢氧化钠	70	√	√		Ο	Χ
重鉻酸钾	40～60	△	△	10～20	△	△
臭水		Ο			△	△
乙醇		△	√		△	△
丙酮		△	△		△
四氯乙烷	50	△	△		△	△
氟利昂22		△			△	△
漂白液	CL12%	Χ			△	△
电镀液					△	△
照相液		△			△	△

注：△为优良；√为良好；Ο为可用，但有明显腐蚀；Χ腐蚀严重，不适用。

PVDF的物理机械性能

性能	单位	按照
密度	g/cm3	1.75-1.79
比度	cm3/g	0.56-0.75
熔点范围	0c	155-170
折光率	n25D	1.42
成型收缩率	%	2-3
拉伸强发(屈服)	Mpa	28-41
拉伸强发(断裂)	Mpa	31-52
伸长率(断裂)	%	100-400
冲击强度(无缺口)	KJ/m	107-214
压缩强度	Mpa	55-69
硬度(邵氏D)		70-80
耐磨	mg/1000r	7.0-9.0
极限氧指数(l0 I)	%	44
燃烧速率		V-D
电阻率	u194	1.0x10 15
介电常用数	10 31 CYCles	9.7

聚偏氟乙烯(PVDF)耐化学介质性能

化学介质	浓度 (％)	最高使用温度℃	化学介质	浓度 (％)	最高使用温度℃	化学介质	浓度 (％)	最高使用温度℃
盐酸	36	135	氢氧化氢	<10	85	乙醇		135
硫酸	<60	120	氢氧化氢	50	50	乙醚		50
硫酸	80-93	95	碳氧化铵		110	甲醛	37	50
硫酸	90	65	碳氧化钙		135	丙酮	10%水溶液	50
硝酸	<50	50	碳酸纳	水溶液	135	肼	水溶液	95
磷酸	<85	135	碳酸氢钠	水溶液	120	苯		75
磷酸	85	110	氨水		110	苯胺		50
醋酸	10	110	盐水		135	甲苯		85
醋酸	80	80	磷酸氢钠	水溶液	120	苯酚		50
醋酸	100	50	磷酸钙	水溶液	135	氯苯		135
三氯醋酸	<10	95	氧化钙	水溶液	135	萘		95
三氯醋酸	50	50	氧化钾	水溶液	135	氯甲烷		135
草酸		50	氧化铵	水溶液	135	三氯甲烷		50
苯磺酸	水溶液	50	三氧化铁	水溶液	135	四氯化碳		135
氢氟酸	40-100	95	硫酸亚铁	水溶液	135	氯乙烷		135
氢氟酸	40	120	硫酸铵	水溶液	135	1.2三氯乙烷		135
氢溴酸	50	130	硫酸铵	水溶液	135	1.1.2三氯乙烷		65
过氧酸	10	95	硝酸钠	水溶液	135	四氯乙烷		120
过氧酸	70	50	磷酸铵	水溶液	135	氯乙烯		95
次氯酸纳	6-15	95	尿素	水溶液	120	三氯乙烯		135
氯酸钾		100	二氧化碳		80	二氯乙烯		110
铬酸	<40	80	二氧化氯		75	天然气		135
铬酸	50	50	二氧化氯		65	燃料油		135
高猛酸钾		120	氯	元素	95	石蜡油		120
过氧化氢	<30	95	溴	元素	65
过氧化钠		95	碘	元素	65

氟塑料的而腐蚀性能表(仅供参考)

		温度，℃
介质	浓度%	25	200	介质	浓度%	温度，200 ℃
硫酸	0-100	√	√	甲酸		√	√	√
发烟硫酸		√	√	醋酸（乙酸）	0-冰	√	√	√
硝酸	0-100	√	√	醋酸		√	√	√
发烟硫酸		√	√	丙酸		√	√
盐酸		√	√	丙烯酸		√
磷酸		√	√	丙烯酸酐		√	√	√（沸点）
氢氟酸		√	√	甲基丙烯酸		√	√	√（沸点）
氢溴酸		√	√	丁酸		√	√	√
氢碘酸		√	√	辛酸		√	√	√
氢氰酸		√	√	月桂酸		√	√	√
亚硝酸		√	√	软脂酸		√	√	√
亚硝酸		√	√	硬脂酸		√	√	√
氯酸		√	√	油酸		√	√	√
次氯酸		√	√	亚油酸		√	√	√
高氯酸		√	√	松香酸		√	√	√
四磷酸		√	√	脂肪酸		√	√
碳酸		√	√	氯醋酸		√	√	√
铬酸		√	√	乳酸		√	√	√
硅酸		√	√	草酸（乙二酸）		√	√	√
硼酸		√	√	富马酸		√	√	√
砷酸		√	√	柠檬酸		√	√	√
硒酸		√	√	烟酸		√	√	√
氟硅酸		√	√
氟硼酸		√	√
氯磺酸		√	√
王水		√	√
混酸		√	√

介质	浓度%	温度，200 ℃
氢氧化钠		√
氢氧化钾		√
氢氧化铵		√
氢氧化镁		√
氢氧化钙		√
氢氧化铝		√
氢氧化钡		√
氢氧化铁		√
氢氧化亚铁		√
镍盐		√
硫酸镍		√
硝酸镍		√
氯化镍		√
锌盐		√
硫酸锌		√
硝酸锌		√
氯化锌		√

ISG系列单级单吸立式离心泵产品手册下载

温馨提示：
请下载"ISG系列单级单吸立式离心泵"产品手册解压文件后，扫描以下二维码索取解压密码。
微信二维码

上一个：IS、IR型系列单级单吸离心泵下一个：ISW卧式离心泵

所有产品分类

热油泵

齿轮泵

真空泵

磁力泵

屏蔽泵

化工泵

旋涡泵

砂浆泵

污水泵

自吸泵

双吸泵

多级泵

管道泵

ISG系列单级单吸立式离心泵

类似产品
