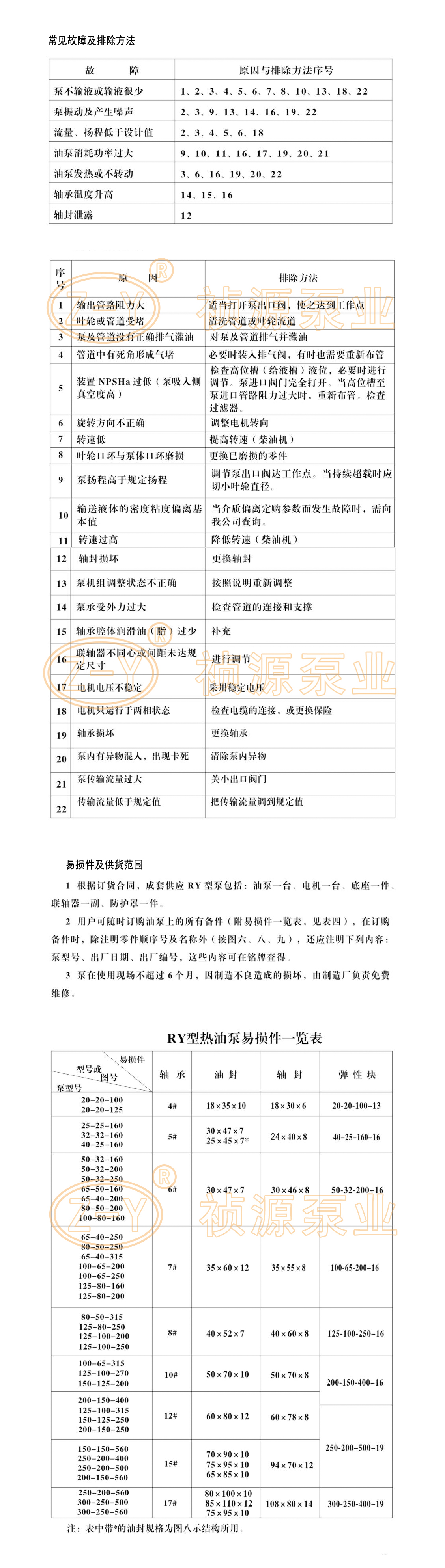

RY型风冷式离心热油泵

RY系列导热油泵是我公司吸取了国内外各类先进的热油循环泵的特点研制的,在我国载热体加热系统中行到广泛的使用，具有结构合理、技术先进、效率高、在热态下能长期稳定运转无泄漏、无附加冷却系统安全可靠等特点，已经进入石油、化工、橡胶、塑料、制药、编织印染、筑路、食品等各个工业领域，主要用于输送不含固体颗粒的弱腐蚀性高温液体，使用温度≤350℃，是一种理想的热油循环泵。

产品特点
具有结构合理、技术先进、效率高、在热态下能长期稳定运转无泄漏、无附加冷却系统安全可靠等特点

流量范围 Q = 1 ─ 1500 m3/h　　生产许可证编号：（冀）XK06-003-00129

扬程范围 H = 10 ─ 132 m　　　　执行标准：Q/HZY01-2024

温度范围 T = -20 ─ 350 ℃　　　　出厂试验类型：性能试验（抽检）、运转试验

功率范围 P =0.75 ─ 710 kW　　　外包装形式：用户要求

产品用途
LQRY型导热油泵该泵可广泛使用于石油、油脂、锅炉、建筑、养路、制药、塑料、橡胶、含成纤维纺织、印染，食品等工业领域，是一种理想的热载体介质循环泵。

RY型离心式热油泵型号含义

1、基本参数

表1 泵的基本参数(2极电机)

型号	流量		扬程	转速	效率	汽蚀余量	比转数
型号	m³/h	L/s	m	r/min	%	m	n_s
20-20-100	1	0.28	10	2800	26	2	30
20-20-125	1.5	0.42	22	2800	30	2	21
25-25-160	3	0.83	27	2900	30	2	26
25-25-200	0.8	0.22	65	2900	9	2	6.9
25-25-240	0.8	0.22	80	2900	8	2	5.9
25-25-250	1.6	0.44	80	2900	10	2	8.3
32-25-180	3.2	0.89	40	2900	22	2	19.9
32-25-200	3.2	0.89	65	2900	20	2	14
32-25-250	3.2	0.89	80	2900	15	2	12
32-32-160	6	1.67	28	2900	35	2	36
40-25-160	10	2.78	28	2900	44	2	46
40-25-200	6.3	1.75	65	2900	26	2	19
40-25-250	6.3	1.75	80	2900	22	2	17
50-32-160	12.5	3.47	30	2900	47	2	49
50-32-200	12.5	3.47	50	2900	40	2	33
50-32-250	12.5	3.47	80	2900	32	2.2	23
65-50-160	20	5.56	32	2900	55	2	59
65-40-200	25	6.94	50	2900	52	2	47
65-40-250	25	6.94	80	2900	46	2.2	33
65-40-315	25	6.94	125	2900	38	3.3	23
80-50-160	50	13.89	32	2900	67	2.2	93
80-50-200	50	13.89	50	2900	63	2	66
80-50-250	50	13.89	80	2900	57.5	2.2	47

型号	流量		扬程	转速	效率	汽蚀余量	比转数
型号	m³/h	L/s	m	r/min	%	m	n_s
80-50-315	50	13.89	125	2900	51	3.3	33
100-80-160	100	27.78	32	2900	73	3.8	132
100-65-200	100	27.78	50	2900	71.5	3.8	93
100-65-250	100	27.78	80	2900	67	3.4	66
100-65-315	100	27.78	125	2900	61	3.3	47
125-80-160	160	44.44	32	2900	76	5.6	166
125-80-200	160	44.44	50	2900	76	5.2	119
125-80-250	160	44.44	80	2900	73	4.8	83
125-80-315	160	44.44	125	2900	68	4.4	60
125-100-200	200	55.56	50	2900	76.5	6.1	133
125-100-250	200	55.56	70	2900	76	5.5	103
125-100-270	250	69.45	75	2970	77	6	112
125-100-315*	200	55.56	125	2970	71	5.5	67
150-125-200	300	83.33	50	2970	79	5.5	166
150-125-250	300	83.33	80	2970	78	6	117
150-125-315*	300	83.33	125	2970	76	7	82
200-150-250	400	111.11	80	2970	79.4	6	135
注1：基本参数合同有约定的按合同执行。注2：带*号为中心线支承，表中所列的参数为20℃常温清水时设计点的数值。

表2 泵的基本参数(4极电机)

型号	流量		扬程	转速	效率	汽蚀余量	比转数
型号	m3/h	L/s	m	r/min	%	m	ns
100-65-200	50	13.89	12.5	1480	67.5	2	96
100-65-250	50	13.89	20	1480	63.5	2	67
100-65-315	50	13.89	32	1480	57.5	2	47
100-80-400	100	27.89	50	1480	62	2	48
125-80-200	80	22.22	12.5	1480	71.8	2	121
125-80-250	80	22.22	20	1480	69.5	2	85
125-80-315	80	22.22	32	1480	64.5	2	60
125-100-200	100	27.78	12.5	1480	73	2	135
125-100-250	100	27.78	18	1480	72.5	2	103
125-100-270	125	34.72	19.5	1480	73.5	2	108
125-100-315*	100	27.78	32	1480	68	2	67
125-100-400	200	55.56	50	1480	71	2.2	68
150-125-200	150	41.67	12.5	1480	75	2	166
150-125-250	150	41.67	20	1480	75	2.1	117
150-125-315*	150	41.67	32	1480	72.5	2	82
150-125-400	300	83.33	50	1480	75.5	2.9	83
200-150-250	200	55.56	20	1480	76.4	2.6	135
200-150-315	400	111.11	32	1480	79.4	3.6	134
200-150-400	400	111.11	50	1480	78	3.7	96
200-150-500*	400	111.11	80	1480	74	3.4	67
150-150-560*	300	83.33	100	1480	68	2.7	49
200-150-560*	400	111.11	110	1480	70	3.2	53
250-200-400*	500	138.89	50	1480	79	4.3	107
250-200-500*	500	138.89	80	1480	76.5	4.5	75
250-200-560*	500	138.89	110	1480	72	5.8	59
250-200-630*	500	138.89	132	1480	70.5	3.5	52
300-250-400*	800	222.22	50	1480	82	6.3	135
300-250-500*	800	222.22	80	1480	80.4	5.9	95
300-250-560*	800	222.22	110	1480	78	8.5	75
300-250-630*	800	222.22	132	1480	78	5.2	65
350-300-400*	1500	416.67	50	1480	83.6	10	185
350-300-500*	1500	416.67	80	1480	83.6	9	130
350-300-560*	1500	416.67	110	1480	83	9	103
350-300-630*	1500	416.67	132	1480	82	8	90
注1：基本参数合同有约定的按合同执行。注2：带*号为中心线支承，表中所列的参数为20℃常温清水时设计点的数值。

2、型谱图


水泵主要材料的耐腐蚀性能(供参考)

介质	浓度 (％)	聚丙烯		浓度 (％)	A B C
介质	浓度 (％)	25°C	50°C	浓度 (％)	20°C	60°C
硫酸	60	√		<30	√	Χ
硝酸	25	√		20	√	Ο
盐酸	<36	√		<38	√	√
氢氟酸	35	√		40	√	Χ
醋酸	<80	√		<20	√	Ο
氢氧化钠	100	√			√	√
重鉻酸钾	25	√			√	√
臭水		Χ			Ο	Χ
乙醇		√		<50	√	√
丙酮		√		10	Ο
四氯乙烷		Ο			Ο	Χ
氟利昂22		√			Ο	Ο
漂白液	CL13%	√		CL12.5%	Ο	Ο
电镀液		√			Ο	Χ
照相液		√			√	√

介质	浓度 (％)	不锈钢		浓度 (％)	陶瓷
介质	浓度 (％)	25°C	50°C	浓度 (％)	25°C	50°C
硫酸	<5	√	Χ		△	△
硝酸	70	△	√		△	△
盐酸		Χ			△	△
氢氟酸		Χ		0～100	Χ
醋酸	<20	√	√		△	△
氢氧化钠	70	√	√		Ο	Χ
重鉻酸钾	40～60	△	△	10～20	△	△
臭水		Ο			△	△
乙醇		△	√		△	△
丙酮		△	△		△
四氯乙烷	50	△	△		△	△
氟利昂22		△			△	△
漂白液	CL12%	Χ			△	△
电镀液					△	△
照相液		△			△	△

注：△为优良；√为良好；Ο为可用，但有明显腐蚀；Χ腐蚀严重，不适用。

PVDF的物理机械性能

性能	单位	按照
密度	g/cm3	1.75-1.79
比度	cm3/g	0.56-0.75
熔点范围	0c	155-170
折光率	n25D	1.42
成型收缩率	%	2-3
拉伸强发(屈服)	Mpa	28-41
拉伸强发(断裂)	Mpa	31-52
伸长率(断裂)	%	100-400
冲击强度(无缺口)	KJ/m	107-214
压缩强度	Mpa	55-69
硬度(邵氏D)		70-80
耐磨	mg/1000r	7.0-9.0
极限氧指数(l0 I)	%	44
燃烧速率		V-D
电阻率	u194	1.0x10 15
介电常用数	10 31 CYCles	9.7

聚偏氟乙烯(PVDF)耐化学介质性能

化学介质	浓度 (％)	最高使用温度℃	化学介质	浓度 (％)	最高使用温度℃	化学介质	浓度 (％)	最高使用温度℃
盐酸	36	135	氢氧化氢	<10	85	乙醇		135
硫酸	<60	120	氢氧化氢	50	50	乙醚		50
硫酸	80-93	95	碳氧化铵		110	甲醛	37	50
硫酸	90	65	碳氧化钙		135	丙酮	10%水溶液	50
硝酸	<50	50	碳酸纳	水溶液	135	肼	水溶液	95
磷酸	<85	135	碳酸氢钠	水溶液	120	苯		75
磷酸	85	110	氨水		110	苯胺		50
醋酸	10	110	盐水		135	甲苯		85
醋酸	80	80	磷酸氢钠	水溶液	120	苯酚		50
醋酸	100	50	磷酸钙	水溶液	135	氯苯		135
三氯醋酸	<10	95	氧化钙	水溶液	135	萘		95
三氯醋酸	50	50	氧化钾	水溶液	135	氯甲烷		135
草酸		50	氧化铵	水溶液	135	三氯甲烷		50
苯磺酸	水溶液	50	三氧化铁	水溶液	135	四氯化碳		135
氢氟酸	40-100	95	硫酸亚铁	水溶液	135	氯乙烷		135
氢氟酸	40	120	硫酸铵	水溶液	135	1.2三氯乙烷		135
氢溴酸	50	130	硫酸铵	水溶液	135	1.1.2三氯乙烷		65
过氧酸	10	95	硝酸钠	水溶液	135	四氯乙烷		120
过氧酸	70	50	磷酸铵	水溶液	135	氯乙烯		95
次氯酸纳	6-15	95	尿素	水溶液	120	三氯乙烯		135
氯酸钾		100	二氧化碳		80	二氯乙烯		110
铬酸	<40	80	二氧化氯		75	天然气		135
铬酸	50	50	二氧化氯		65	燃料油		135
高猛酸钾		120	氯	元素	95	石蜡油		120
过氧化氢	<30	95	溴	元素	65
过氧化钠		95	碘	元素	65

氟塑料的而腐蚀性能表(仅供参考)

		温度，℃
介质	浓度%	25	200	介质	浓度%	温度，200 ℃
硫酸	0-100	√	√	甲酸		√	√	√
发烟硫酸		√	√	醋酸（乙酸）	0-冰	√	√	√
硝酸	0-100	√	√	醋酸		√	√	√
发烟硫酸		√	√	丙酸		√	√
盐酸		√	√	丙烯酸		√
磷酸		√	√	丙烯酸酐		√	√	√（沸点）
氢氟酸		√	√	甲基丙烯酸		√	√	√（沸点）
氢溴酸		√	√	丁酸		√	√	√
氢碘酸		√	√	辛酸		√	√	√
氢氰酸		√	√	月桂酸		√	√	√
亚硝酸		√	√	软脂酸		√	√	√
亚硝酸		√	√	硬脂酸		√	√	√
氯酸		√	√	油酸		√	√	√
次氯酸		√	√	亚油酸		√	√	√
高氯酸		√	√	松香酸		√	√	√
四磷酸		√	√	脂肪酸		√	√
碳酸		√	√	氯醋酸		√	√	√
铬酸		√	√	乳酸		√	√	√
硅酸		√	√	草酸（乙二酸）		√	√	√
硼酸		√	√	富马酸		√	√	√
砷酸		√	√	柠檬酸		√	√	√
硒酸		√	√	烟酸		√	√	√
氟硅酸		√	√
氟硼酸		√	√
氯磺酸		√	√
王水		√	√
混酸		√	√

介质	浓度%	温度，200 ℃
氢氧化钠		√
氢氧化钾		√
氢氧化铵		√
氢氧化镁		√
氢氧化钙		√
氢氧化铝		√
氢氧化钡		√
氢氧化铁		√
氢氧化亚铁		√
镍盐		√
硫酸镍		√
硝酸镍		√
氯化镍		√
锌盐		√
硫酸锌		√
硝酸锌		√
氯化锌		√
