QW潜水式排污泵

QW潜水式排污泵点击图片放大

产品概述
QW潜水式排污泵，QW潜水排污泵采用大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。设计合理，配套电机合理，效率高，节能效果显著。机械密封采用双道串联密封，材质为硬质耐磨碳化钨，具有耐用、耐磨等特点，可以使泵安全连续运行800小时以上。泵结构紧凑，体积小，移动方便，安装简便，无需建泵房，潜入水中即可工作，大大减小工程造价。泵油室内设有油水探头，当水泵侧机械密封损坏后，水进入油室，探头发生信号，对泵实施保护。

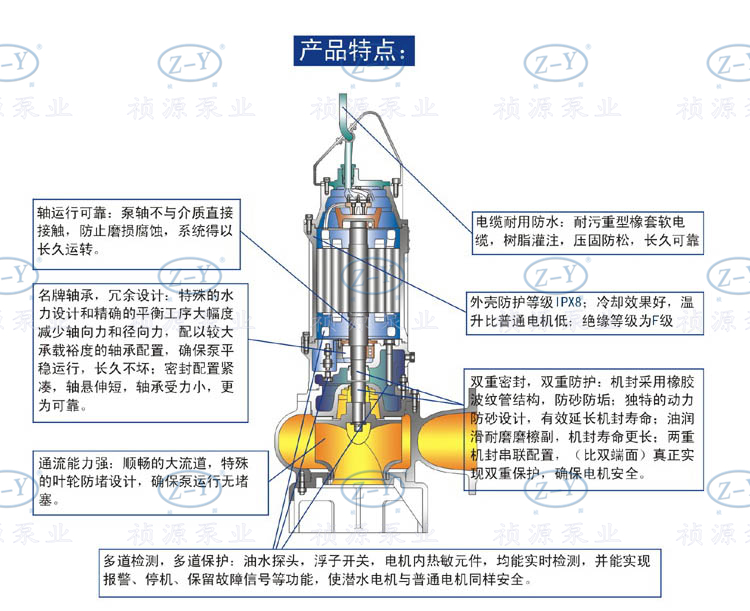

可根据用户需要配备全自动安全保护控制柜，对泵的漏水，漏电，过载及超温等进行监控，保证泵运行可靠安全。双导轨自动耦合安装系统，给泵的安装的安装，维修带来了较大的方便，人可不必为此而进出污水坑。浮球开关可根据所需的水位变化。自动控制泵的停启，无需专人看管。在使用扬程范围内保证电机运行不过载。根据使用场合电机可采用水套式外第三者循环冷却系统，能保证电泵在无水（干式）状态下安全运行。安装方式有固定式自动耦合安装和移动式自由安装二种，可满足不同的使用场合。结构说明 QW型无堵塞潜水排污泵由电机与泵两部分组成，二者通过油隔离室及机械密封组件隔开，属机电一体化产品，电机与泵合用同一轴（转子）整个水泵长度短，结构紧凑。

配备多种保护装置，使得泵运行可靠，其主部件作用如下： 信号线1：配备全保水泵控制柜，对泵实行各方面保护，包括漏水，断相、短路、过热、电机过载等项目.电机定子8：采用B级或F级绝缘。 漏水探头11：该元件装在油室内，当机械密封损坏后，水进入油室，探头可发出信号由控制系统对泵实施保护。机械密封13：采用双道串联密封，选用新型硬质耐腐碳化钨材质，具有密封可靠、耐磨、寿命长等特点。 叶轮17：叶轮采用单流道或双道结构，具有很强的通过能力，能够通过大的物料及纤维垃圾，减少堵塞、缠绕的故障。泵体15：与叶轮配用，使得泵具有高的效率。密封环18：装在泵体口环处，当叶轮因运行而使口环处磨损，可更换密封环，以保证泵以较佳效率运行。


  型号 口径 (mm) 流量 (m3/h) 扬程 (m) 转速 (r/min) 功率 (KW)
1 25 - 8 - 12 - 0.75 25 8 12 2900 0.75
2 25 - 8 - 22 - 1.1 25 8 22 2900 1.1
3 25 - 8 - 25 - 1.5 25 8 25 2900 1.5
4 32 - 12 - 15 - 1.1 32 12 15 2900 1.1
5 40 - 15 - 15 - 1.5 40 15 15 2900 1.5
6 40 - 15 - 30 - 2.2 40 15 30 2840 2.2
7 50 - 20 - 7 - 0.75 50 20 7 1390 0.75
8 50 - 10 - 10 - 0.75 50 10 10 1390 0.75
9 50 - 20 - 15 - 1.5 50 20 15 2840 1.5
10 50 - 15 - 25 - 2.2 50 15 25 2840 2.2
11 50 - 18 - 30 - 3 50 18 30 2880 3
12 50 - 25 - 32 - 5.5 50 25 32 2900 5.5
13 50 - 20 - 40 - 7.5 50 20 40 2900 7.5
14 65 - 25 - 15 - 2.2 65 25 15 2840 2.2
15 65 - 37 - 13 - 3 65 37 13 2880 3
16 65 - 25 - 30 - 4 65 25 30 2890 4
17 60 - 30 - 40 - 7.5 65 30 40 2900 7.5
18 65 - 35 - 50 - 11 65 35 50 2930 11
19 65 - 35 - 60 - 15 65 35 60 2930 15
20 80 - 40 - 7 - 2.2 80 40 7 1420 2.2
21 80 - 43 - 13 - 3 80 43 13 2880 3
22 80 - 40 - 15 - 4 80 40 15 2890 4
23 80 - 65 - 25 - 7.5 80 65 25 2900 7.5
24 100 - 80 - 10 - 4 100 80 10 1440 4
25 100 - 110 - 10 - 5.5 100 110 10 1440 5.5
26 100 - 100 - 15 - 7.5 100 100 15 1440 7.5
27 100 - 85 - 20 - 7.5 100 85 20 1440 7.5
28 100 - 100 - 25 - 11 100 100 25 1460 11
29 100 - 100 - 30 - 15 100 100 30 1460 15
30 100 - 100 - 35 - 18.5 100 100 35 1470 18.5
31 125 - 130 - 15 - 11 125 130 15 1450 11
32 125 - 130 - 20 - 15 125 130 20 1450 15
33 150 - 145 - 9 - 7.5 150 145 9 1450 7.5
34 150 - 180 - 15 - 15 150 180 15 1450 15
35 150 - 180 - 20 - 18.5 150 180 20 1450 18.5
36 150 - 180 - 25 - 22 150 180 25 1450 22
37 150 - 130 - 30 - 22 150 130 30 1450 22
38 150 - 180 - 30 - 30 150 180 30 1450 30
39 150 - 200 - 30 - 37 150 200 30 1450 37
40 200 - 300 - 7 - 11 200 300 7 980 11
41 200 - 250 - 11 - 15 200 250 11 980 15
42 200 - 250 - 15 - 18.5 200 250 15 1450 18.5
43 200 - 400 - 10 - 22 200 400 10 1450 22
44 200 - 400 - 13 - 30 200 400 13 1450 30
45 200 - 300 - 15 - 22  200 300 15 1450 22
46 200 - 250 - 22 - 30  200 250 22 1450 30
47 200 - 350 - 25 - 37  200 350 25 1450 37
48 200 - 400 - 30 - 45  200 400 30 1450 45
49 250 - 600 - 9 - 30 250 600 9 980 30
50 250 - 600 - 12 - 37 250 600 12 1450 37
51 250 - 600 - 15 - 45 250 600 15 1450 45
52 250 - 600 - 20 - 55 250 600 20 1450 55
53 250 - 600 - 25 - 75 250 600 25 1450 75
54 250 - 800 - 12 - 45 250 800 12 980 45
55 300 - 500 - 15 - 45 300 500 15 980 45
56 300 - 800 - 15 - 55 300 800 15 980 55
57 300 - 600 - 20 - 55 300 600 20 980 55
58 300 - 800 - 20 - 75 300 800 20 980 75
59 300 - 950 - 20 - 90 300 950 20 980 90
60 300 - 1000 - 25 - 110  300 1000 25 980 110
61 300 - 1000 - 35 - 132 300 1000 35 980 132
62 300 - 1100 - 10 - 55 300 1100 10 980 55
63 350 - 1200 - 6 - 30 350 1200 6 980 30
64 350 - 1100 - 10 - 45 350 1100 10 980 45
65 350 - 1100 - 12 - 55 350 1100 12 980 55
66 350 - 1500 - 15 - 90  350 1500 15 980 90
67 350 - 1200 - 18 - 90 350 1200 18 980 90
68 350 -1800 - 40 - 280 350 1800 40 980 280
69 350 - 1800 -43 - 315 350 1800 43 980 315
70 400 - 1500 - 5 - 30 400 1500 5 980 30
71 400 - 2000 - 6 - 55 400 2000 6 740 55
72 400 - 2600 - 6 - 75  400 2600 6 740 75
73 400 - 1500 - 12 - 75 400 1500 12 740 75
74 400 - 2000 -10 - 90  400 2000 10 740 90
75 500 - 2000 - 7 - 55 500 2000 7 740 55
76 500 - 2200 - 8 - 75 500 2200 8 740 75
77 500 - 2200 - 10 - 90 500 2200 10 740 90
78 500 - 2600 - 15 - 160  500 2600 15 740 160
79 600 - 3000 - 16 - 220 600 3000 16 740 220
80 600 - 5500 - 10 -250 600 5500 10 740 250
81 600 - 3750 - 17 - 250 600 3750 17 740 250
82 600 - 6000 - 10 - 280 600 6000 10 740 280




水泵主要材料的耐腐蚀性能(供参考)

介质 浓度
(％)		 聚丙烯 浓度
(％)		 A B C
25°C 50°C 20°C 60°C
硫酸 60 √   <30 √ Χ
硝酸 25 √   20 √ Ο
盐酸 <36 √   <38 √ √
氢氟酸 35 √   40 √ Χ
醋酸 <80 √   <20 √ Ο
氢氧化钠 100 √     √ √
重鉻酸钾 25 √     √ √
臭水   Χ     Ο Χ
乙醇   √   <50 √ √
丙酮   √   10 Ο
四氯乙烷   Ο     Ο Χ
氟利昂22   √     Ο Ο
漂白液 CL13% √   CL12.5% Ο Ο
电镀液   √     Ο Χ
照相液   √     √ √



介质 浓度
(％)		 不锈钢 浓度
(％)		 陶瓷
25°C 50°C 25°C 50°C
硫酸 <5 √ Χ   △ △
硝酸 70 △ √   △ △
盐酸   Χ     △ △
氢氟酸   Χ   0～100 Χ
醋酸 <20 √ √   △ △
氢氧化钠 70 √ √   Ο Χ
重鉻酸钾 40～60 △ △ 10～20 △ △
臭水   Ο     △ △
乙醇   △ √   △ △
丙酮   △ △   △
四氯乙烷 50 △ △   △ △
氟利昂22   △     △ △
漂白液 CL12% Χ     △ △
电镀液         △ △
照相液   △     △ △

注：△为优良；√为良好；Ο为可用，但有明显腐蚀；Χ腐蚀严重，不适用。


PVDF的物理机械性能

性能 单位 按照
密度 g/cm3 1.75-1.79
比度 cm3/g 0.56-0.75
熔点范围 0c 155-170
折光率 n25D 1.42
成型收缩率 % 2-3
拉伸强发(屈服) Mpa 28-41
拉伸强发(断裂) Mpa 31-52
伸长率(断裂) % 100-400
冲击强度(无缺口) KJ/m 107-214
压缩强度 Mpa 55-69
硬度(邵氏D)   70-80
耐磨 mg/1000r 7.0-9.0
极限氧指数(l0 I) % 44
燃烧速率   V-D
电阻率 u194 1.0x10 15
介电常用数 10 31 CYCles 9.7


聚偏氟乙烯(PVDF)耐化学介质性能

化学介质 浓度
(％)		 最高使用温度℃ 化学介质 浓度
(％)		 最高使用温度℃ 化学介质 浓度
(％)		 最高使用温度℃
盐酸 36 135 氢氧化氢 <10 85 乙醇   135
硫酸 <60 120 氢氧化氢 50 50 乙醚   50
硫酸 80-93 95 碳氧化铵   110 甲醛 37 50
硫酸 90 65 碳氧化钙   135 丙酮 10%水溶液 50
硝酸 <50 50 碳酸纳 水溶液 135 肼 水溶液 95
磷酸 <85 135 碳酸氢钠 水溶液 120 苯   75
磷酸 85 110 氨水   110 苯胺   50
醋酸 10 110 盐水   135 甲苯   85
醋酸 80 80 磷酸氢钠 水溶液 120 苯酚   50
醋酸 100 50 磷酸钙 水溶液 135 氯苯   135
三氯醋酸 <10 95 氧化钙 水溶液 135 萘   95
三氯醋酸 50 50 氧化钾 水溶液 135 氯甲烷   135
草酸   50 氧化铵 水溶液 135 三氯甲烷   50
苯磺酸 水溶液 50 三氧化铁 水溶液 135 四氯化碳   135
氢氟酸 40-100 95 硫酸亚铁 水溶液 135 氯乙烷   135
氢氟酸 40 120 硫酸铵 水溶液 135 1.2三氯乙烷   135
氢溴酸 50 130 硫酸铵 水溶液 135 1.1.2三氯乙烷   65
过氧酸 10 95 硝酸钠 水溶液 135 四氯乙烷   120
过氧酸 70 50 磷酸铵 水溶液 135 氯乙烯   95
次氯酸纳 6-15 95 尿素 水溶液 120 三氯乙烯   135
氯酸钾   100 二氧化碳   80 二氯乙烯   110
铬酸 <40 80 二氧化氯   75 天然气   135
铬酸 50 50 二氧化氯   65 燃料油   135
高猛酸钾   120 氯 元素 95 石蜡油   120
过氧化氢 <30 95 溴 元素 65
过氧化钠   95 碘 元素 65



氟塑料的而腐蚀性能表(仅供参考)

    温度，℃
介质 浓度% 25 200 介质 浓度% 温度，200 ℃
硫酸 0-100 √ √ 甲酸 　 √ √ √
发烟硫酸 　 √ √ 醋酸（乙酸） 0-冰 √ √ √
硝酸 0-100 √ √ 醋酸   √ √ √
发烟硫酸 　 √ √ 丙酸   √ √ 　
盐酸 　 √ √ 丙烯酸   √ 　 　
磷酸 　 √ √ 丙烯酸酐   √ √ √（沸点）
氢氟酸 　 √ √ 甲基丙烯酸   √ √ √（沸点）
氢溴酸 　 √ √ 丁酸   √ √ √
氢碘酸 　 √ √ 辛酸   √ √ √
氢氰酸 　 √ √ 月桂酸   √ √ √
亚硝酸 　 √ √ 软脂酸   √ √ √
亚硝酸 　 √ √ 硬脂酸   √ √ √
氯酸 　 √ √ 油酸   √ √ √
次氯酸 　 √ √ 亚油酸   √ √ √
高氯酸 　 √ √ 松香酸   √ √ √
四磷酸 　 √ √ 脂肪酸   √ √ 　
碳酸 　 √ √ 氯醋酸   √ √ √
铬酸 　 √ √ 乳酸   √ √ √
硅酸 　 √ √ 草酸（乙二酸）   √ √ √
硼酸 　 √ √ 富马酸   √ √ √
砷酸 　 √ √ 柠檬酸   √ √ √
硒酸 　 √ √ 烟酸   √ √ √
氟硅酸 　 √ √
氟硼酸 　 √ √
氯磺酸 　 √ √
王水 　 √ √
混酸 　 √ √



介质 浓度% 温度，200 ℃
氢氧化钠 　 √
氢氧化钾 　 √
氢氧化铵 　 √
氢氧化镁 　 √
氢氧化钙 　 √
氢氧化铝 　 √
氢氧化钡 　 √
氢氧化铁 　 √
氢氧化亚铁 　 √
镍盐 　 √
硫酸镍 　 √
硝酸镍 　 √
氯化镍 　 √
锌盐 　 √
硫酸锌 　 √
硝酸锌 　 √
氯化锌 　 √
